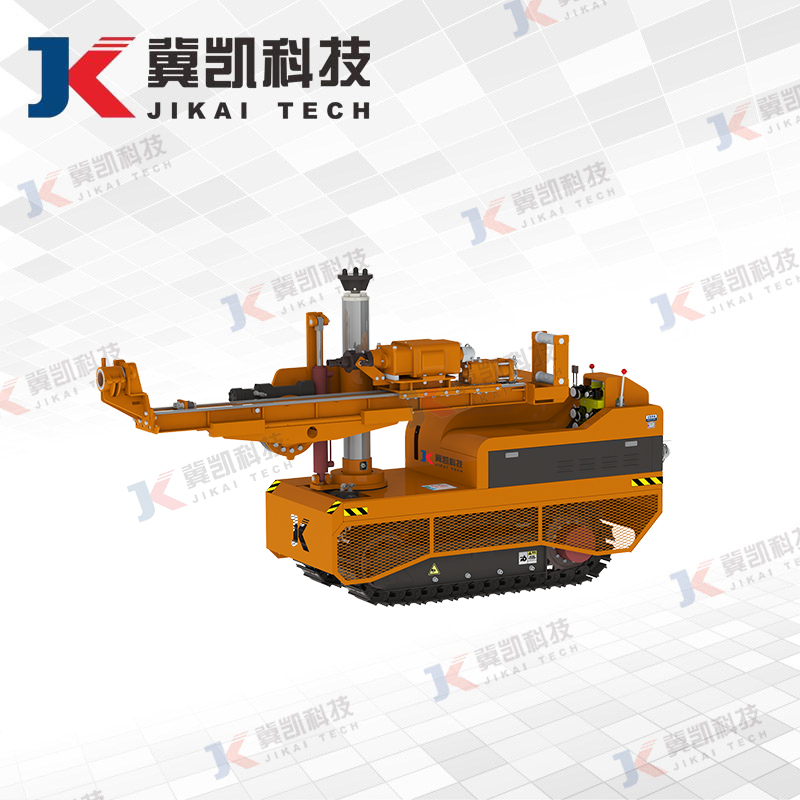

防冲防突气动钻车
防冲防突气动钻车是防治冲击地压的专用设备。该钻车以压缩空气为动力。该钻车体积小巧，动力充足，适用多种复杂工况的防冲工作。
技术特点
防突防冲专用钻车
气动大功率，防突防冲专用钻车。解决了煤矿井下空间小，跨皮带钻孔、煤层塌孔等难题。
功率大、效率高
8-10KW功率的输出，有效解决了煤层钻孔遇到矸石扭矩小等问题。
体积小、通过性高
整机宽度0.85米，最小高度1.8米，可在狭小的空间内行走，无需拆卸即可通过风门。
全方位钻孔
全程液压自动调角，仅通过操作手柄即可实现水平竖直±90°全方位液压调角作业，可跨皮带钻孔。
冲孔造穴，煤层泄压显著
配套变径扩孔钻头，煤粉排出量提高35%-50%，压力释放快，效果显著。
性能参数
项目名称 |
ZQLC-400/5.4S |
ZQLC-450/6.1S |
ZQLC-800/10.0S |
ZQLC-1250/12.4S |
|---|---|---|---|---|
使用气压（MPa） |
0.4-0.63 |
0.4-0.63 |
0.4-0.63 |
0.4-0.63 |
额定气压（MPa） |
0.5 |
0.5 |
0.5 |
0.5 |
供水压力（MPa） |
0.6-0.25 |
0.6-0.25 |
0.6-0.25 |
0.6-0.25 |
额定转矩（N.m） |
400 |
450 |
800 |
1250 |
额定转速（r/min） |
130 |
130 |
130 |
95 |
负荷耗气量（m³/min） |
8 |
10 |
10 |
10 |
额定输出功率（kW） |
5.4 |
6.1 |
10 |
12.4 |
推进力（kN） |
10 |
10 |
10 |
10 |
推进行程（mm） |
1200 |
1200 |
1200 |
1200 |
水平工作角度（°） |
±90 |
±90 |
±90 |
±90 |
钻孔倾角（°） |
±90 |
±90 |
±90 |
±90 |
最小水平钻孔高度（mm） |
1200 |
1200 |
1200 |
1200 |
最大水平钻孔高度（mm） |
2200 |
2200 |
2200 |
2200 |
适用巷道最小高度（mm） |
1850（不含续接） |
1850（不含续接） |
1850（不含续接） |
1850（不含续接） |
适用巷道最大高度（mm） |
3100（含续接） |
3100（含续接） |
3100（含续接） |
3100（含续接） |
系统压力（MPa） |
16 |
16 |
16 |
16 |
立柱顶进力（MPa） |
80 |
80 |
80 |
80 |
行走速度（m/min） |
15±2 |
15±2 |
15±2 |
15±2 |
爬坡能力（°） |
±18 |
±18 |
±18 |
±18 |
整机外形尺寸(不含续接）（m） |
3.6×0.85×1.8 |
3.6×0.85×1.8 |
3.6×0.85×1.8 |
3.6×0.85×1.8 |
整机重量（t） |
2.3 |
2.3 |
2.3 |
2.3 |
专利·荣誉情况
- 拥有国家专利10项
- 拥有发明专利6项
