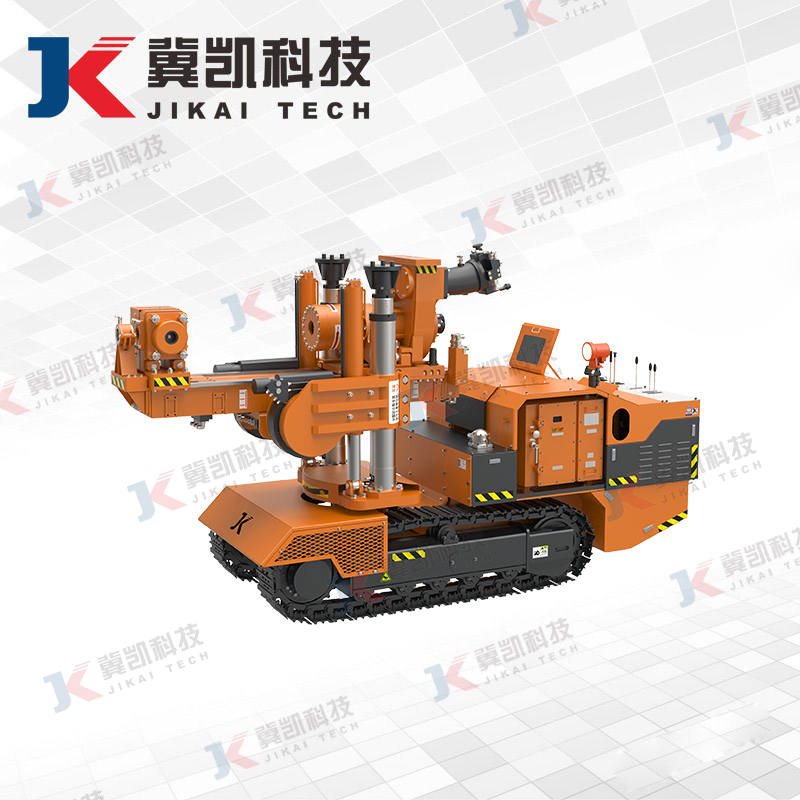

模块化全方位钻车
模块化全方位钻车属于履带自行式液压钻车，广泛应用于煤矿、有色金属、水电建筑、市政工程、地质等系统的瓦斯探排、探放水、锚固、地质勘探等钻孔施工。主机可在履带架上水平±90°，竖直±90°回转定位，特别适合巷道内全方位钻孔。主要配套地质钻杆、螺旋钻杆、宽叶片钻杆、三棱钻杆及相应钻头钻进。
技术特点
全方位钻孔
360°主机调角，采用液压为动力，任意位置自锁。
高低位开孔
钻车可在850-2900mm之间任意高度进行钻孔作业，适用范围大。
智能化显示
实时显示、存储钻进参数，如钻孔深度，转矩，转速，油温等，并自动诊断故障，准确指导维修维护。
无线遥控操作
本地操作和无线遥控操作自由切换，远离工作面、粉尘及噪音作业，保障操作人员的安全与健康。
性能参数
| 项目名称 | CMS1-1200/37 CMS1-1450/37 |
CMS1-2000/45 CMS1-2000/45（低位） |
CMS1-3300/55 CMS1-4000/55 |
CMS1-6500/75 | |
|---|---|---|---|---|---|
| 整机性能 | 钻臂数量（个） | 1 | 1 | 1 | 1 |
| 整体尺寸（长×宽×高）（mm） | 3600×1000×1900 | 3660×1000×1900 3500×1050×1850（低位） |
3880×1200×2236 | 3880×1200×2236 | |
| 整机功率（kW） | 37 | 45 | 55 | 75 | |
| 钻孔角度（°） | 360 | 360 | 360 | 360 | |
| 水平开孔高度（m） | 1.4～2.86 | 1.4～2.86 0.85～2.9 |
1.5～2.9 | 1.5～2.9 | |
| 整车重量（kg） | 5100 | 5300 5500 |
7000 | 7600 | |
| 回转机构 | 额定工作压力（MPa） | 21 | 21 | 26 | 28 |
| 额定转矩（N.m） | 1200 1450 |
2000 | 3300 4000 |
6500 | |
| 额定转速（r/min） | 100 | 76 | 73 60 |
50 | |
| 推进机构 | 工作压力（MPa） | 16 | 16 21 |
21 | 21 |
| 推进行程（mm） | 600 | 800 | 800 | 800 | |
| 推进力/起拔力（kN） | 100/100 | 100/100 | 140/140 | 140/180 | |
| 打钻推进速度（m/min） | 0～2.8 | 0～2.8 | 0～2.8 | 0～2.8 | |
| 空载返回速度（m/min） | 0～10 | 0～10 | 0～10 | 0～10 | |
| 行走机构 | 行走速度（m/min） | 0～25 | 0～25 | 0～25 | 0～25 |
| 爬坡能力（°） | ±20 | ±20 | ±20 | ±20 | |
| 辅助机构 | 外供水工作压力（MPa） | 0.6～2.5 | 0.6～2.5 | 0.6～2.5 | 0.6～2.5 |
| 配套钻具 | 地质/三棱/宽叶片钻杆（mm）（标配） | Φ63（1:6锥、宽叶片1:8） | Φ63（1:6锥、宽叶片1:8） | Φ73（1:4锥、宽叶片1:6） | Φ73（1:4锥、宽叶片1:6） |
| 钻头直径（mm）（标配） | Φ75/φ94/φ108/φ113/φ133 | Φ75/φ94/φ108/φ113/φ133 | φ94/φ108/φ113/φ133 | φ94/φ108/φ113/φ133 | |
| 地质/三棱/宽叶片钻杆（mm）（选装） | Φ50（1:8锥） | Φ73（1:4锥、宽叶片1:6） | Φ63（1:6锥、宽叶片1:8） | Φ89（1:4锥、宽叶片1:4） | |
| 高效螺旋钻杆直径（mm） | Φ89 | Φ89 | Φ89 | Φ89 | |
| 高效钻头直径（mm） | Φ94/φ110/φ125/φ150 | Φ108/φ115 | Φ108/φ115 | Φ108/φ115 | |
专利·荣誉情况
- 拥有国家专利12项
- 拥有发明专利8项
