钻装机

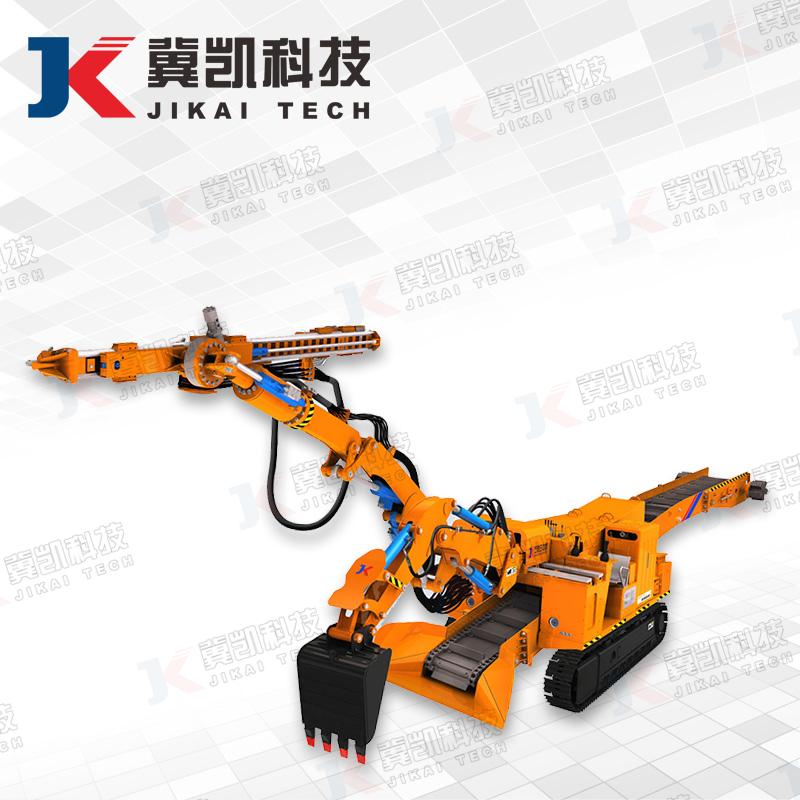

CMZY1-120/15矿用岩巷钻装机组是一种高效掘进设备，该机整合了钻车的凿岩及装载机的装运两项功能于一体，解决了两种设备在掘进头交叉换位时的空间和效率问题，是煤矿岩巷掘进首选的设备。
技术特点
适用性广
不受岩石硬度的限制，经济性好。
全断面快速定位系统
凿岩臂采用可折叠臂加360°回转油缸的结构形式，凿岩范围大，灵活性好。
高效的运输机
运输机采用一体式结构加板式链条双链结构，效率高，不卡链。
“带强力锁紧的机械滑移”技术
此项技术能够保证每个功能在工作过程中均处于整台设备的对称中心，操作灵活，工作视野宽广，实现了多功能和高性能的完美结合。
性能参数
项目名称 |
CMZY1-120/15 |
|
|---|---|---|
适用最小断面(宽×高)(mm) |
2800×2500 |
|
装机功率(kW) |
45 |
|
外形尺寸(长×宽×高)(mm) |
12080×1800×2215 |
|
整车重量(kg) |
16000 |
|
装载能力(m³/h) |
120 |
|
扒装范围(宽×高)(mm) |
5000×3000 |
|
最大挖掘距离(mm) |
2500 |
|
凿岩范围推荐值(宽×高)(mm) |
4400×3600 |
|
凿岩范围最大值(宽×高)(mm) |
5000×4500 |
|
钻孔直径(mm) |
φ27-43 |
|
经济钻孔硬度 |
≤f12 |
|
一次钻孔深度(mm) |
2400 |
|
钻孔速度(mm/min) |
800-2000 |
|
边心距(mm) |
72 |
|
钻臂补偿行程(mm) |
1500 |
|
钻臂回转角度(°) |
±180 |
|
最大一运速度(m/min) |
32 |
|
卸载高度(mm) |
2000 |
|
最大物料通过尺寸(宽×高)(mm) |
700×600 |
|
最大行走速度(m/min) |
11 |
|
最小离地间隙(mm) |
300 |
|
适用坡度(°) |
±18 |
|
平均接地比压(MPa) |
≤0.1 |
|
液压系统压力(MPa) |
20 |
|
油箱容积(L) |
320 |
|
供电电压(V) |
1140/660 |
|
专利·荣誉情况
- 拥有国家专利8项
- 拥有发明专利4项
