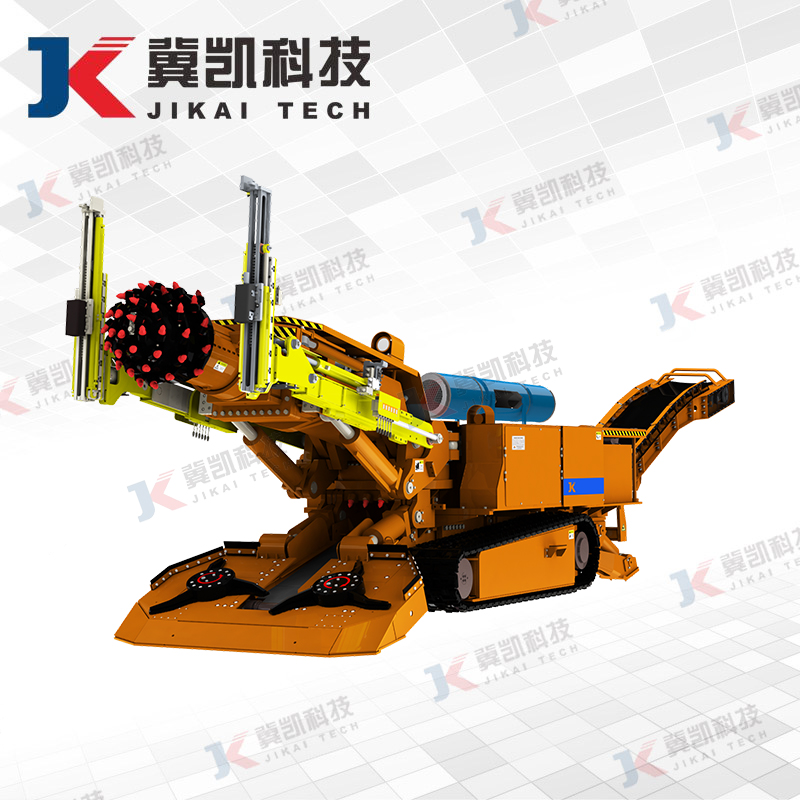

掘锚一体机
掘锚一体机是我公司自主研发设计的一种全方位掘锚一体机，集掘、锚、运功能于一体，适用于半煤岩巷及全煤岩巷的掘锚作业。该掘锚一体机的锚杆钻臂系统可一次实现顶帮锚杆、锚索的钻孔及支护作业，提高掘进效率。
技术特点
双速截割 多重保护
双速恒功率截隔电机，单刀截割力大；液压系统采用德国力士乐恒功率负载敏感变量泵，减少能耗；具有升温、过载保护功能；具有智能电机控制系统和功率自动调节功能和专家故障诊断系统。
新型的临时支护
在截割臂上装有两组可折叠锚杆钻臂，同时支护实现顶、帮的锚杆作业，支护完成后自动收缩折叠，掘进机正常作业。
独特新颖的帮锚杆钻臂结构设计，使帮锚杆可伸到一运上部，钻臂升降及±90°回转，实现两侧帮不同高度的支护作业。
新型的临时支护
可伸缩悬臂式临时支护系统安装在本机上，采用高空作业车工作臂结构，加强结构强度，使托网与截割臂动作互不干涉，在安全可靠的同时，操作者可根据支护需要方便快捷的调整支护位置。
湿式高效除尘
湿式除尘系统可以有效的减少掘进过程中产生的粉尘，保障了操作者的身体健康。
远程遥控可视系统 可选装
实现200米外远距离操作作业，具有自动定位截割及记忆截割功能，实现推进工作面"远视控制"，保障矿工的生命安全。
性能参数
项目名称 |
EBZ160M |
|
|---|---|---|
截割电机功率(kW) |
160 |
|
油泵电机功率(kW) |
110 |
|
截割头转速(r/min) |
32/65 |
|
定位截割范围(m) |
高4.5 宽5.6 |
|
切割煤岩抗拉强度(MPa) |
80 |
|
接地比压(MPa) |
0.14 |
|
总重(t) |
55 |
|
总长(m) |
9.8 |
|
总宽(m) |
2.8 |
|
总高(m) |
2.8 |
|
星轮转速(r/min) |
32 |
|
装载能力(m³/h) |
240 |
|
第一运输机速度(m/min) |
60 |
|
行走速度(m/min) |
0~7.6 |
|
爬坡能力(°) |
±18 |
|
油箱容积(L) |
630 |
|
液压系统压力（MPa） |
行走 23 |
|
一运 20 |
||
星轮 20 |
||
油缸 18 |
||
喷雾 1.3~3 |
||
供电电压(V) |
1140 |
|
机载锚杆机性能参数 |
||
性能参数 |
左右锚杆机 |
帮锚杆机 |
额定压力(MPa) |
16 |
16 |
额定流量(L/min) |
45 |
40 |
额定转矩(N·m) |
200 |
200 |
额定转速(r/min) |
200 |
200 |
推进力(kN) |
14.7 |
14.7 |
回退力(kN) |
5.3 |
5.3 |
钻机一次钻孔深度(mm) |
2400 |
2400 |
钎杆六方尺寸(mm) |
19（22） |
19（22） |
空载推进速度(mm/min) |
≥2000 |
≥2000 |
返回速度(mm/min) |
≥5500 |
≥5500 |
钻孔直径(mm) |
27~42 |
27~42 |
钻孔速度(mm/min) |
≥1000 |
≥1000 |
钻臂回转角度(°) |
-15~+105 |
±90 |
适应巷道高度(m) |
2.8~4.5 |
2.8~4.5 |
适应巷道宽度(m) |
3.8~5.2 |
3.8~5.2 |
最小空顶距(mm) |
500 |
|
锚杆排距(m) |
0.6~1 |
0.6~1 |
旋转角度(°) |
-15~+105 |
|
机载临时支护性能参数 |
||
伸缩臂仰俯角(°) |
0~32 |
|
伸缩臂行程(mm) |
2150 |
|
支护前探行程(mm) |
800 |
|
支护侧伸(mm) |
280 |
|
回转减速机行程(°) |
0~180 |
|
调平缸调平范围(°) |
0~35 |
|
最大支撑载荷(t) |
1 |
|
工作压力(MPa) |
16 |
|
专利·荣誉情况
- 拥有国家专利9项
- 拥有发明专利4项
