液压锚杆机
液压锚杆机是以液压为动力，采用液压油缸推进，摆线液压马达带动钻头旋转，切削岩石钻孔，是一种结构新颖、体积小、重量轻、转矩大、噪音小、操作灵活、性能可靠的新型液压锚杆钻机。主要用于矿山、巷道、隧道掘进中进行锚杆支护及安装锚杆钻孔、采场放顶爆破钻孔等。
技术特点
效率高
回转切削与支腿给进合理匹配，使其钻进效率高。
性能可靠
先进的系统设计，采用进口摆线马达，性能可靠。
操作灵活方便
支腿控制阀手柄采用旋转方式控制，易于控制。
温升小
专门设计的冷却系统能有效的控制油温升。
性能参数
项目名称 |
MYT-140/320 |
MYT-200/260 |
|---|---|---|
额定压力（MPa） |
11 |
15 |
额定转矩（N·m） |
140 |
200 |
额定流量（L/min） |
40 |
40 |
额定转速（r/min） |
320 |
260 |
支腿推进压力（MPa） |
5 |
5 |
支腿推力（kN） |
7.5-20 |
7.5-20 |
Ⅰ、Ⅱ、Ⅲ整机最大高度（mm） |
Ⅰ：2490 Ⅱ：3420 Ⅲ：4140 |
|
Ⅰ、Ⅱ、Ⅲ整机最小高度（mm） |
Ⅰ：1260 Ⅱ：1570 Ⅲ：1810 |
|
整机重量（Kg） |
Ⅰ：60 Ⅱ：69 Ⅲ：75 |
|
噪音（dB(A)） |
＜92 |
|
专利·荣誉情况
- 拥有国家专利6项

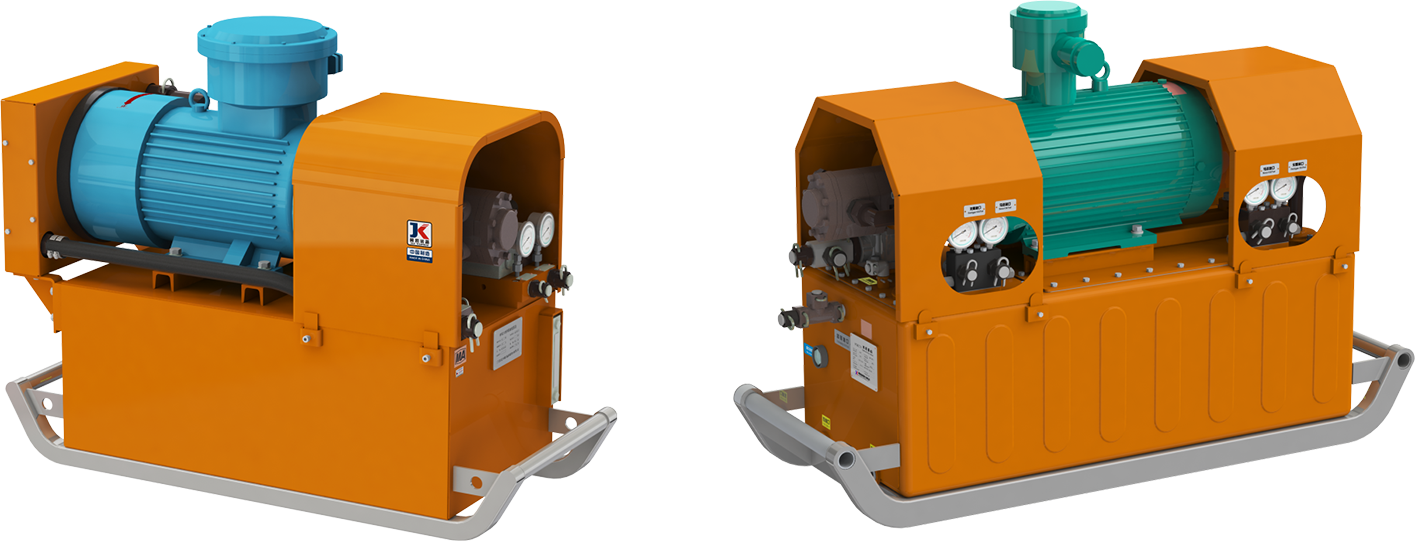

配套液压泵站
MYBZ11B单机液压泵站由一台防爆电机带动一台双联齿轮泵，给一台并联式液压锚杆机或一台液压帮机供油的专用设备。MYBZ15A双机液压泵站由一台防爆电机带动二台双联齿轮泵，可同时为二台并联式液压锚杆钻机或一台并联式液压锚杆钻机和一台液压帮机供油；也可为一台并联式液压锚杆钻机供油，另一台泵卸荷。 该系列液压泵站结构合理，工作效率高，性价比高。
性能参数
项目名称 |
MYBZ11B |
MYBZ15A |
|---|---|---|
输出压力(马达/支腿) (Mpa) |
11/5 |
2×11/2×5 |
流量(马达/支腿)(L/min) |
40/12 |
2×40/2×12 |
电机功率(kW) |
11 |
15 |
电机额定电压 (V) |
660/1140(选装380/660) |
660/1140(选装380/660) |
油箱有效容积(L) |
110 |
200 |
外形尺寸(mm) |
1180×470×920 |
1485×550×1030 |
机重(Kg) |
300 |
400 |
标配胶管长度(m) |
10 |
10 |
