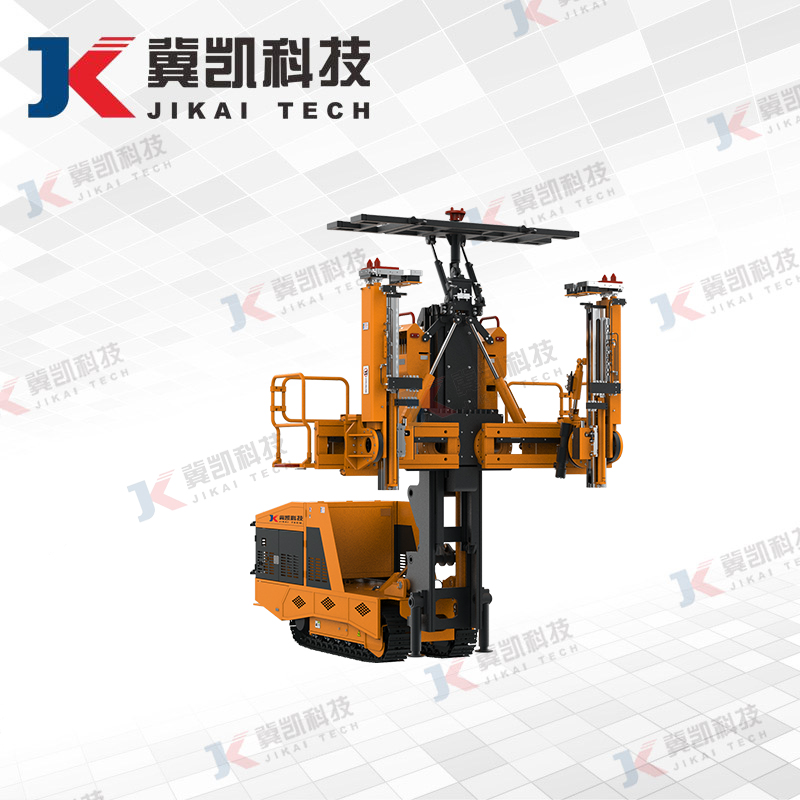

全断面双臂锚杆钻车
CMM2系列煤矿用液压锚杆钻车是我公司研发的新型液压锚杆钻车，结构合理，稳定性高。可一次定位全方位钻孔施工，智能化控制系统加自主研发的高效钻臂结构，支护效率高，满足快速掘进支护的要求。具有锚杆锚索支护、迎头短探、探底板及炮孔钻孔作业等功能。钻臂机构变位灵活、钻孔机构扭矩大、转速高，减人、提效、安全。
技术特点
整机宽度小
整机宽度1.2米，有利于设备通过狭窄空间。
机械挂网
临时支护具有平移功能，在钻车后部挂接网片，托举到位，减轻工人劳动强度。
自动卷缆
设备自带电缆卷筒，无需人工拖拽电缆。
遥控操作
采用遥控控制，控制灵活，操作视野广。
高效钻臂
系列化钻臂，效率高，稳定性强，适应性好。
性能参数
项目名称 |
CMM2-36 |
|
|---|---|---|
钻臂数量(台) |
2 |
|
适应巷道断面（㎡） |
36 |
|
适应巷道范围 |
宽（mm） |
4200-6000 |
高（mm） |
3200-6000 |
|
最小离地间隙(mm) |
230mm |
|
钻孔直径(mm) |
Φ36 |
|
推进行程(mm) |
2300 |
|
推进速度（mm/min） |
5 |
|
额定转矩(N·m) |
200 |
|
额定转速（r/min） |
400 |
|
适应钻杆 |
B22 |
|
爬坡能力（°） |
±18 |
|
整机重量(Kg) |
8500 |
|
外形尺寸（长×宽×高）（mm） |
4100×1200×2150 |
|
电机功率(kW) |
45 |
|
专利·荣誉情况
- 拥有国家专利15项
- 拥有发明专利8项

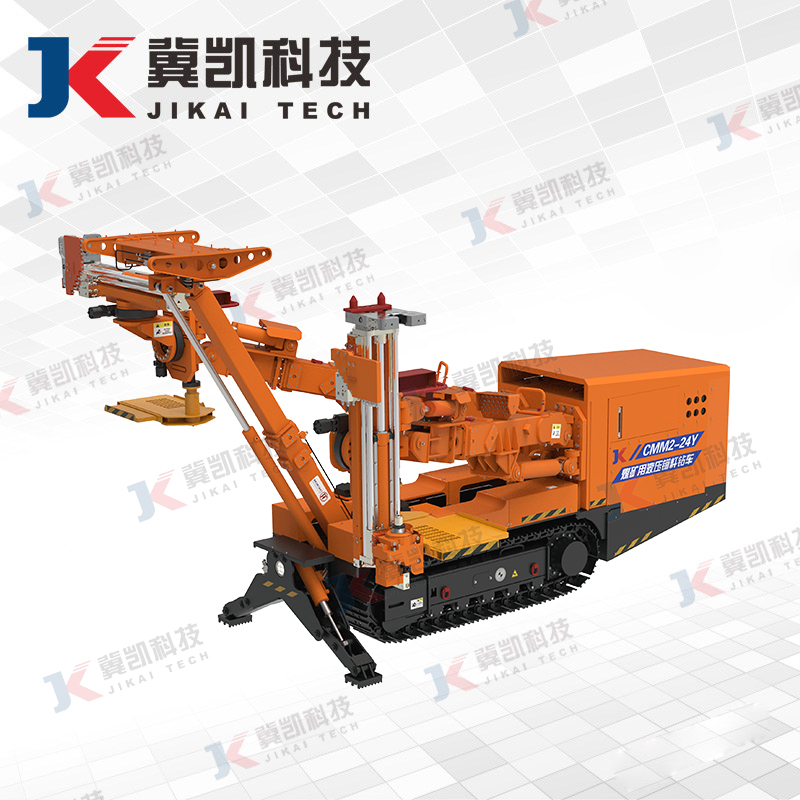

全方位双臂锚杆钻车
CMM2系列煤矿用液压锚杆钻车是我公司研发的新型液压锚杆钻车，结构合理，稳定性高。可一次定位全方位钻孔施工，智能化控制系统加自主研发的高效钻臂结构，支护效率高，满足快速掘进支护的要求。具有锚杆锚索支护、迎头短探、探底板及炮孔钻孔作业等功能。钻臂机构变位灵活、钻孔机构扭矩大转速快，少人、提效、安全。
技术特点
整机宽度小
整机宽度1.2米，有利于设备通过狭窄空间。
机械挂网
临时支护具有平移功能，在钻车后部接网片，减轻工人劳动强度。
自动卷缆
设备自带电缆卷筒，无需人工拖拽电缆。
遥控操作
采用遥控控制，控制灵活，操作便捷。
高效钻臂
系列化钻臂，效率高，稳定性强。
性能参数
项目名称 |
CMM2-16Y |
CMM2-20Y |
CMM2-24Y |
CMM2-28Y |
CMM2-36Y |
|---|---|---|---|---|---|
钻臂数量（个） |
2 |
2 |
2 |
2 |
2 |
适应巷道断面（㎡） |
16 |
20 |
24 |
28 |
36 |
工作范围(mm)(宽×高) |
5000×3000 |
5500×3500 |
5500×4500 |
5900×4800 |
6600×5500 |
外形尺寸(mm)（长×宽×高） |
6100×1200×2100（±50） |
6300×1200×2100（±50） |
6500×1200×2150（±50） |
6500×1200×2500（±50） |
6500×1200×2800（±50） |
额定转矩（N•m） |
300 |
300 |
300 |
300 |
300 |
额定转速(r/min) |
350/650（双速） |
350/650（双速） |
350/650（双速） |
350/650（双速） |
350/650（双速） |
推进行程(mm) |
1900 |
2400 |
2400 |
2400 |
2800 |
推进力（kN） |
23 |
23 |
23 |
23 |
23 |
推进速度（mm/min） |
8000 |
8000 |
8000 |
8000 |
8000 |
空载返回速度（mm/min） |
25000 |
25000 |
25000 |
25000 |
25000 |
行走速度（m/min） |
15 |
15 |
15 |
15 |
15 |
爬坡能力（°） |
±18 |
±18 |
±18 |
±18 |
±18 |
工作状态稳车工作宽度(mm) |
1900 |
1900 |
1900 |
1900 |
1900 |
最小对地间隙(mm) |
200 |
200 |
200 |
200 |
200 |
总装机功率（kW） |
45 |
45 |
45 |
45 |
45 |
机重（t） |
14 |
15 |
16 |
17 |
18 |
