坑道钻机

钻机作为当下煤矿井下主要的探排设备，用于各类巷道和采煤工作面的超前瓦斯和水的钻孔探测，也可用于抽放瓦斯钻孔、排水钻孔、煤层注水钻孔以及预防冲击地压的卸压钻孔施工等。

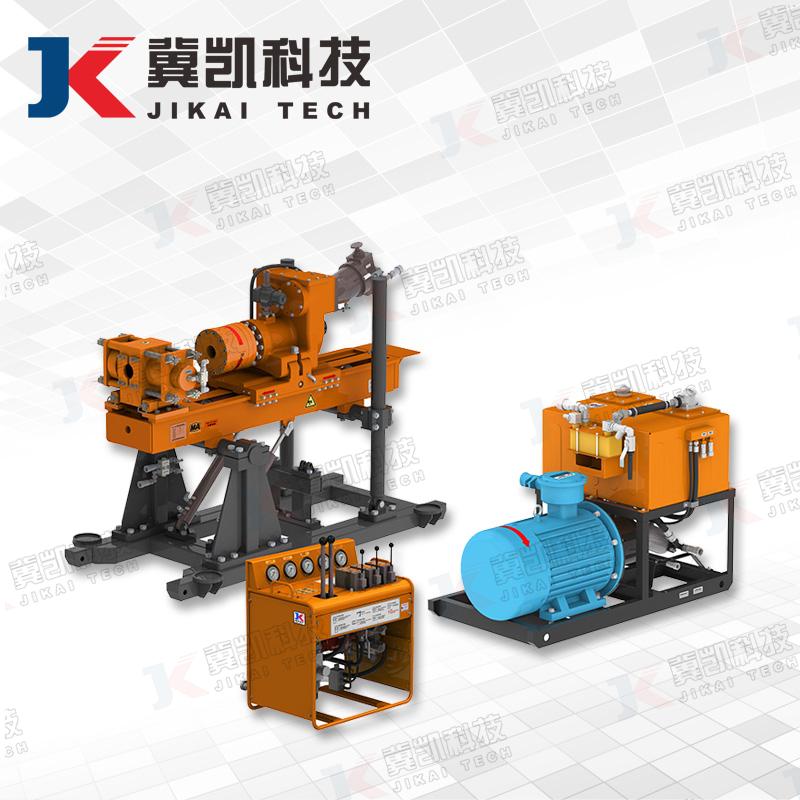

整机采用分体式设计，钻机由主机、泵站、操作台三部分组成，各部件连接用自封式快换接头，插拔方便且抗污染性强，解体性好，便于搬运及安装。

适用于煤、岩等各种地质条件，钻孔角度±90°

采用液压联动技术，操作简单、故障率低、安全可靠。

性能参数	ZDY-1200S	ZDY-2000S	ZDY-3300S	ZDY-4000S	ZDY-6500S
钻孔深度（m）	200	300	350	400	500
钻孔角度（°）	±90	±90	±90	±90	±90
额定扭矩（N.m）	1200	2000	3300	4000	6500
额定转速（r/min）	80	76	60	60	40
给进行程（mm）	650	800	800	800	800
给进力（kN）	36	110	140	140	180
起拔力（kN）	52	110	140	140	180
给进速度（m/min）	0～30	0～13	0～15	0～15	0～15
起拔速度（m/min）	0～20	0～13	0～15	0～15	0～15
主泵额定压力（MPa）	18.5	22	26	26	28
副泵额定压力（MPa）	18.5	18	21	21	25
电压（V）	660/1140	660/1140	660/1140	660/1140	660/1140
电机功率（kW）	22	37	55	55	75
主机外形尺寸（mm）	1800×1050×1300	2200×1150×1700	2200×1150×1700	2200×1150×1700	2200×1150×1700
泵站外形尺寸（mm）	1690×500×1110	1680×910×1200	1680×910×1200	1680×910×1200	1680×910×1200
操作台外形尺寸（mm）	645×430×910	590×555×820	590×555×820	590×555×820	590×555×820
主机重量（Kg）	740	1220	1800	1800	1980
泵站重量（Kg）	430	850	842	842	842
操作台重量（Kg）	95	140	140	140	140
配套钻具（mm）（标配）	Φ50	Φ63	Φ73	Φ73	Φ73
配套钻具（mm）（选装）	Φ63	Φ73	Φ63	Φ63	Φ89

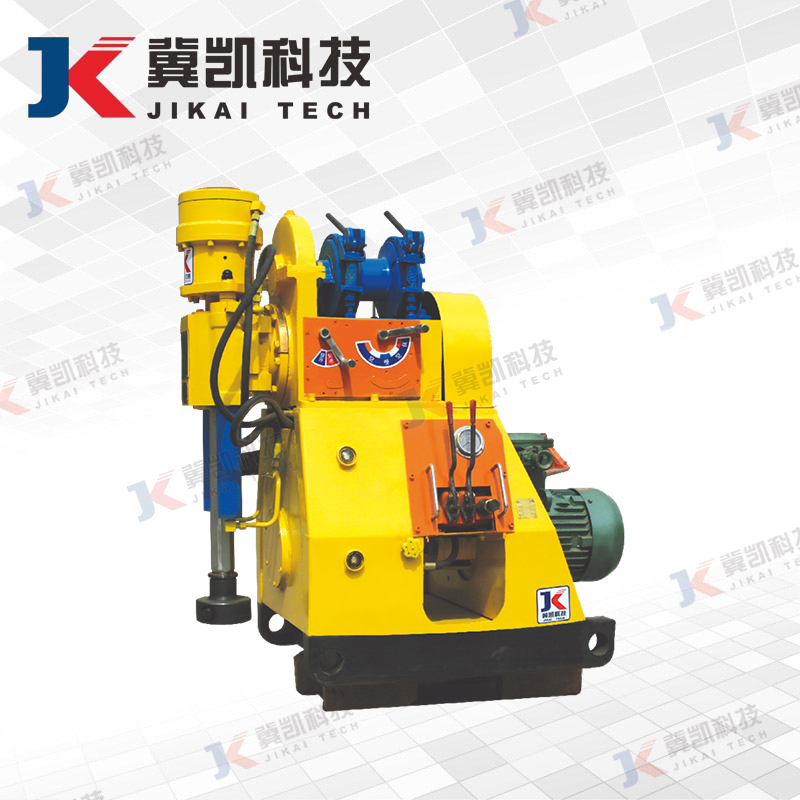

煤矿用坑道钻机

煤矿用坑道钻机主要用于矿井内各种角度的探水，探放瓦斯，防尘注水及各种工程孔与地质构造孔，可用于地面勘探。

钻机由机架、变速箱、回转器、绞车、抱闸、液压系统、电器七部分组成。

液压进给，机械传动，便于操作。

结构简单，体积小，便于维修。
