便携式架柱钻机

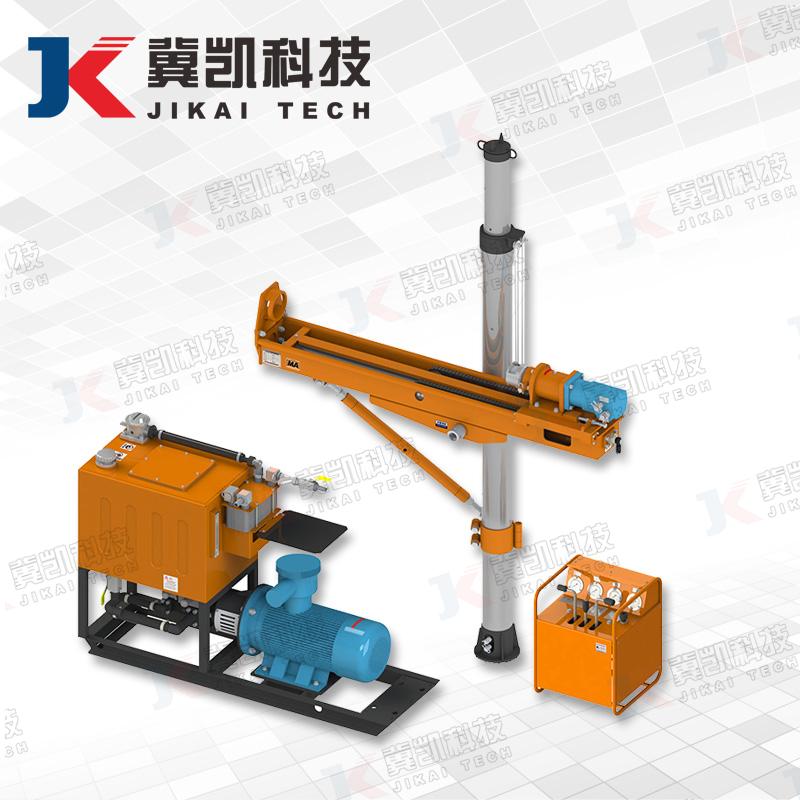

便携式架柱液压回转钻机是我公司结合矿山巷道特殊条件下设计制造的新型架柱钻机。为煤矿提供了一套锚索支护和瓦斯，用于对煤岩巷支护探测和采煤面的超前抽放瓦斯的专用设备，打孔深度可达到200m以上抽放一体化的安全设备。

整机外形尺寸小，内部结构集成度高。

整机采用分体式组合结构，便于拆卸，立柱顶紧结构，钻进过程的稳定性强。

钻机打孔角度在-20°～+60°可调。

项目名称			ZYJ680/220	ZYJ800/220	ZYJ1000/160
钻孔直径（mm）			Φ63-Φ113
适用钻杆直径	地质钻杆（mm）		Φ50、Φ42（选装）
适用钻杆直径	高效螺旋钻杆（mm）		Φ76（选装）、Φ89（选装）
额定转矩（N·m）			680	800	1000
额定转速（r/min）			220	200	160
回转额定压力（MPa）			15	18	18
进给额定压力（MPa）			14	18	18
主泵额定流量（L/min）			91	95	101
副泵额定流量（L/min）			13	13	13
推进力（kN）			23	29	29
起拔力（kN）			33	44	29
立柱顶紧力（kN）			70	80	80
推进行程（mm）			1300	1300	1300
空载推进速度（mm/min）			≥7000	≥7000	≥5000
空载返回速度（mm/min）			≥5000	≥5000	≥5000
噪声	声功率级（dB（A））		105	105	105
噪声	声压级（dB（A））		90	90	90
钻机最大高度（mm）			3200	3200	3200
钻机最小高度（mm）			2400	2400	2400
水平打孔高度（mm）			1000-1800	1000-1800	1000-1800
冲洗水压力（MPa）			0.6-1.2
整机重量（Kg）			998
回转器马达	额定排量（mL/r）		490
回转器马达	最大工作压力（MPa）		20.5
泵站	防爆电机	额定功率（kW）	30
	防爆电机	额定电压（V）	660/1140
	双联齿轮泵	额定排量（mL）	75/10
	双联齿轮泵	额定压力（MPa）	25/25
	油箱有效容积（L）		200
	泵站外形尺寸(长×宽×高）（mm）		1690×500×1110

气动架柱式钻机

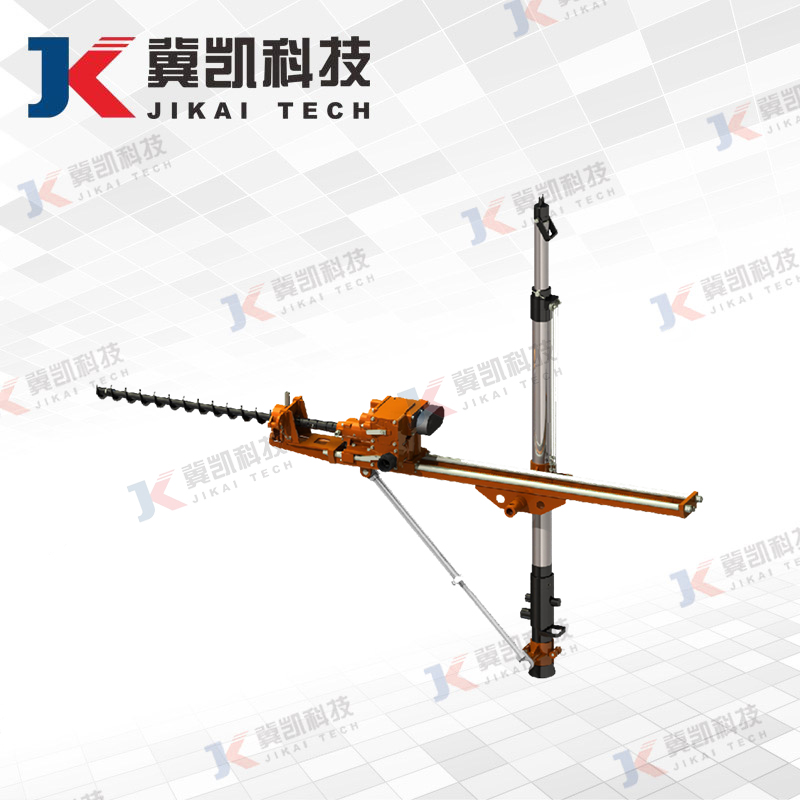

ZQJC系列气动架柱式钻机是动力头式钻机，主要使用高效螺旋钻杆和硬质合金钻头回转钻进，以压缩空气为动力，进给回转采用独立马达带动，转速高，扭矩大，操作简单、安全可靠，是煤矿煤层探水，探排瓦斯等专用设备。

无级调节回转速度、给进速度，使用时认孔更方便、拆卸钻杆效率高。

功率提高到8-10kW，可满足井下复杂工况的使用。

独立气动马达自动给进，回转功率和给进功率始终按“黄金比”分配，钻孔效率高。

整机重量控制在150kg，井下移动方便可实现双人操作。

主机在立柱上360°旋转，全方位钻孔。

性能参数	ZQJC-360/8.0	ZQJC-400/10.0	ZQJC-500/10.0
工作压力(MPa)	0.4-0.63
最大输出功率（kW）	8	10	10
额定压力(MPa)	0.50
额定转矩(N·m)	360	400	500
额定转速(r/min)	215	240	200
空载转速(r/min)	500	500	500
耗气量(m³/min)	10	16	16
最大输出功率(kW)	8	10	10
推进力（kN）	8
架柱机重（Kg）	90
推进行程（mm）	1200
水平工作高度（mm）	850-1800
适应煤层硬度系数	f＜8
钻孔倾角（°）	±90
配套钻具（mm）	Φ69、Φ76螺旋钻杆及Φ42地质钻杆
钻孔直径（mm）	Φ50-Φ100
冲洗水压力（MPa）	0.6-2.5
